Gleiche Öffnung. Unterschiedliche Aufgabe.

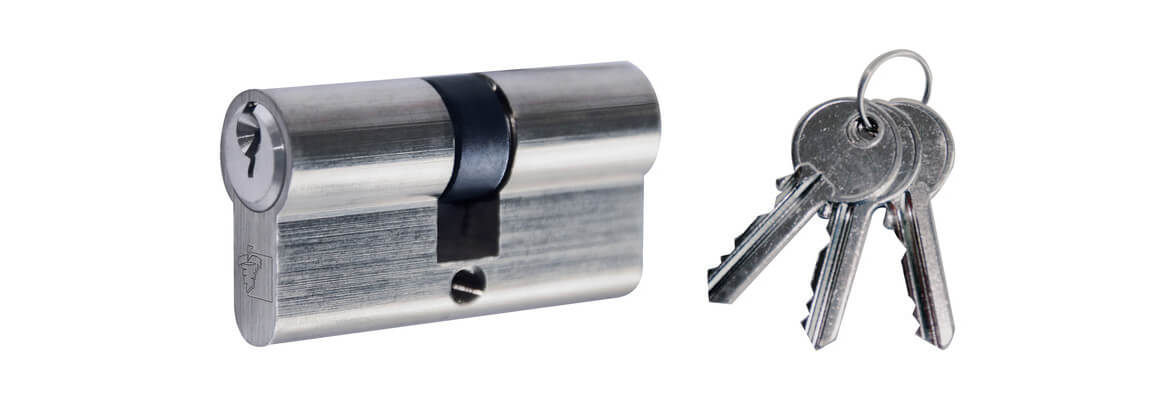

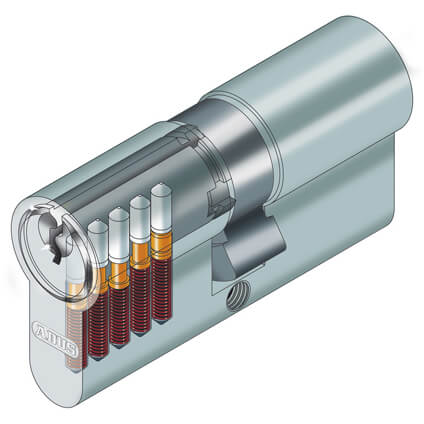

Ein Profilzylinder mit Schließmechanismus ermöglicht die Betätigung der vorgesehenen Schließfunktion mit einem Schlüssel. Ein Blindzylinder hat keinen Schließmechanismus. Er deckt die Profilzylinderöffnung ab, wenn dort keine Abschließbarkeit vorgesehen ist. Das Schloss bleibt ein eigenes Bauteil der Tür.
Typisch ist eine Durchgangstür, die nicht per Schlüssel abgeschlossen werden soll. Prüfen Sie zuerst die vorgesehene Türfunktion: Soll tatsächlich keine Abschließbarkeit bestehen? Ist die Öffnung eine Profilzylinderlochung? Handelt es sich um eine Feuer-, Rauchschutz- oder Fluchttür? Bei besonderen Anforderungen gehört die Auswahl der zulässigen Komponenten vor die Montage.
Schloss, Schließfunktion und Blindzylinder unterscheiden →W+M Praxiswissen
Zylinderlänge richtig messen
Öffnen Sie die Tür. Messen Sie von der Mitte der Stulpschraube bis zur äußeren Fläche der Rosette oder des Beschlags auf jeder Türseite. Die Beschlagdicke gehört zum Maß dazu.
Einfacher Praxistipp
Mit zwei Zollstöcken genauer anlegen
Wenn Sie die Beschlagfläche mit einem einzelnen Zollstock schlecht erreichen, hilft ein zweiter als gerader Anschlag: Legen Sie ihn an die äußere Beschlagfläche. Mit dem anderen messen Sie im rechten Winkel von dieser Bezugskante bis zur Mittellinie der Zylinderschraube. Wiederholen Sie das auf der anderen Türseite.
Eine gerade Leiste kann den als Anschlag verwendeten Zollstock ersetzen. Liegt etwas schräg oder wird nur bis zum Türblatt gemessen, verfälscht das das Ergebnis.
Mitte der Stulpschraube
Die Schraube an der geöffneten Türkante ist der gemeinsame Ausgangspunkt.
Bis zum äußeren Beschlag
Vom Bezugspunkt bis zur äußersten Beschlagfläche auf der Außenseite messen.
Die zweite Seite messen
Dasselbe auf der Innenseite wiederholen. Beide Maße in Millimetern notieren.
Beschlag statt Knauf messen: Türdrücker und Knäufe gehören nicht zum Zylindermaß. Bei Schutzbeschlägen mit Zylinderabdeckung beziehungsweise Kernziehschutz gelten die konkreten Zylinder- und Beschlagvorgaben; die Abdeckung nicht einfach als zusätzliche Zylinderlänge ansetzen.
- Messpunkt finden: die Mitte der Stulpschraube an der Türkante.
- Beide Seiten messen: bis zur äußeren Fläche der jeweiligen Rosette oder des Beschlags.
- Maße in Millimetern notieren: A für außen, B für innen.
Welche Angabe benötigen Sie?
Profilzylinder: beide Teilmaße angeben. Zum Beispiel A = 30 mm und B = 40 mm ergeben die Größe 30/40. Außen möglichst bündig mit dem Schutzbeschlag abschließen und die Montagevorgaben des jeweiligen Zylinders und Beschlags beachten.
EASYBLIND: die Gesamtlänge A + B inklusive Beschlägen bestimmen. Im Beispiel sind das 70 mm – passend zum Größenbereich 50–76 mm. Der zweite Größenbereich deckt 77–132 mm ab.
Ihre Maße einordnen
Welcher EASYBLIND-Größenbereich passt?
Tragen Sie beide Teilmaße einschließlich der Beschläge ein.
Rechenhilfe für die Längenwahl. Die Eignung für Ihre Tür und die Montagevorgaben sind zusätzlich zu prüfen. Ihre Eingaben bleiben in Ihrem Browser.
Das passende Werkzeug von W+M
Direkt ablesen mit dem Zylinderlängen-Messschieber
Der W+M-Messschieber hilft beim Ermitteln des Außen- und Innenmaßes. Setzen Sie ihn an der Zylinderbefestigung an und führen Sie die verstellbaren Abstandshalter bis zu den äußeren Beschlagflächen. Anschließend lesen Sie die Maße an der Skala ab.
W+M Zylinderlängen-Messschieber im Shop ↗Im Video: So verwenden Sie die Messlehre
Zwei Maße notieren. Das passende System wählen.
Notieren Sie Außenmaß A und Innenmaß B getrennt. Ihre Summe ergibt das Gesamtmaß einschließlich der Beschläge. So behalten Sie sowohl die Gesamtlänge als auch die Lage der Befestigung im Blick.
| Gesucht | Was bedeuten die Maße? |
|---|---|
| Profilzylinder mit Schließfunktion | Die Teilmaße 30/40 beschreiben die beiden Seiten. Außen- und Innenseite bei der Bestellung zuordnen. |
| EASYBLIND | 30 + 40 = 70 mm. Das liegt im Größenbereich 50–76 mm. Die zweite Ausführung beginnt bei 77 mm. |
| Andere Blindzylinder-Bauart | Die Gesamtlänge ist der Ausgangspunkt. Prüfen Sie zusätzlich die Befestigung, die Produktzeichnung und den vorgesehenen Abschluss. |
Ein gemessenes Maß ist kein Schätzwert.
76 mm liegen noch im kurzen EASYBLIND-Bereich; 77 mm gehören zum langen. Wenn Sie nahe einer Grenze messen oder die Beschläge noch geändert werden, ermitteln Sie das endgültige Maß vor der Bestellung erneut. Liegt es außerhalb beider Bereiche, hilft der Bauartenvergleich bei der Suche nach einer anderen Ausführung.
Was ist Ihnen bei der Montage wichtig?
- Ohne Werkzeug einstecken: EASYBLIND wird beidseitig eingesetzt und zusammengeschoben. Die Endstücke liegen am Beschlag an.
- Verstellbar und mit Stulpschraube befestigt: Beim UBZ wird die Länge eingestellt und die Bauart über die Türkante fixiert.
- Massiver Körper mit fester Länge: Beim ABUS TITALIUM müssen Gesamtlänge und eine passende Befestigungsbohrung zu den beiden Teilmaßen passen.
- Verstellbar mit axialer Schraube: Bei BASI BZV verbinden sich die Endstücke über eine längs verlaufende Schraube. Standard- und FS-Ausführung unterscheiden.
„Variabel“ bedeutet nicht, dass jedes Maß mit jeder Ausführung abgedeckt ist. Gleichen Sie den Einstellbereich des konkreten Artikels ab.
Die vier Bauarten direkt vergleichen →Vier häufige Fehler beim Aufmaß
- Nur das Türblatt messen: Die Dicke der Rosetten oder Beschläge fehlt dann im Gesamtmaß.
- Von der falschen Stelle messen: Ausgangspunkt für beide Teilmaße ist die Mitte der Zylinderbefestigungsschraube an der Türkante.
- Nur die Summe aufschreiben: Bei festen Bauarten kann zusätzlich entscheidend sein, wie sich das Maß auf beide Seiten verteilt.
- Beschläge nachträglich ändern: Andere Beschlagdicken können die benötigte Länge verändern. Mit den endgültigen Beschlägen messen.
Produktgrundlagen: W+M EASYBLIND, W+M UBZ und ABUS TITALIUM im W+M-Shop. Die konkrete Ausführung und Montageanleitung bleiben maßgeblich.
